BridgeTech- Solution de sondes DVB RF et ASI

BridgeTech a développé une série complet de sondes ASI et RF permettant de réaliser des mesures et des analyses sur tous les types d’interface DVB et ASI. Cette gamme de module offre une flexibilité pour les besoins de solution de supervision des opérateurs. Ce système offre une grande flexibilité en terme de capacité de supervision, de formats des signaux et de fonctionnalité.Les démodulateurs COFDM DVB-T/T2, QAM DVB-C/C2, VSB et QPSK DVB-S/S2 sont disponibles pour être utilisés avec les modules  VB120,VB220 et VB330.

Un châssis peut être équipé d’un modules VB120 ou VB220 et un ou deux modules VB262 ou VB266.

Le module VB242 permet aux opérateurs d’effectuer une surveillance ASI haute densité en temps réel  Avec jusqu’à 13 entrées ASI dans un châssis 1 RU en combinaison avec les contrôleurs VB220 ou VB120, le VB242 est parfait pour les infrastructures existantes de tête de réseau et sur des sites régionaux multiplexeur / modulateur / transmetteur.

Un châssis peut être équipé d’un modules VB120 ou VB220 et un ou deux modules VB242.



Caractéristiques principales VB242

    • 6 entrée femelles BNC 75 ohm
    • 1 connecteur male 9 points TYPE D ( relay d’alarmes)
    • 6 led indicateur rouge/vert/orange
    • compatible DVB-ASI selon la norme EN 50083-9, Annex B
    • Supporte le mode Burst, Spread et legacy M2S
    • Format de paquet 188 octets et 204 octets
    • Supporte jusqu’161Mbit/s  de débit TS par portsd’entrée  ASI (local ASI sur le module VB120 supporte jusqu’a  211Mbit/s)

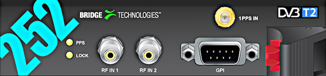

Le module d’entrée VB252 permet de superviser et d’analyser la réception de signaux numérique terrestre DVB-T/T2. Un châssis Bridgetech 1RU peut être équipé d’un module VB120 ou VB220 et jusqu’à deux modules d’entrée de VB252.

En complément de l’analyse typique de paramètres RF, la solution de supervision peut en option réaliser l’analyse avancée de protocol complex DVB-T MI. L’intégrité du signal étant réalisée niveau par niveau.

Le module VB252 supporte également le standard T2 Lite avec l’analyse de transmission T2 Lite.



Caractéristiques principales VB252

    • Standards: DVB-T (EN 300-744),
      DVB-T2 (EN-302-755)
    • Récepteur double entrée numérique terrestre
    • Entrée indépendante
    • Bande de réception: 43 – 1002 MHz
    • Symbol rate: 0.7 to 7.2 Msym/s
    • Versions DVB-T2 supportées: 1.1.1, 1.2.1 et 1.3.1
    • Profils supporté : DVB-T2 Base et Lite
    • Bande passante des canaux: 5, 6, 7 et 8 MHz,
    • Entrée RF: connecteur F 75 Ohm (ou en option connecteur 50Ohm SMA)
    • Entrée 1PPS : connecteur SMB 50 Ohm, femelle
    • Mesure RF: packet error rate, signal level, SNR, pre and post BCH BER, MER
    • SFN drift monitoring : 1PPS input signal lock
    • Configuration de test (Round-robin)
    • Local LEDs indication signal lock
    • Relai d’alarme intégré (GPI)

Le module VB262 DUAL QAM/VSB permet de superviser et d’analyser la réception de signaux numériques sur les réseaux Câblés selon les standards ITU-T J.83 Annex A/B/C ou 8VSB.

Le module VB266 DUAL QAM DVB-C/C2 permet de superviser et d’analyser la réception de signaux numériques sur les réseaux Cablé. Ce module supporte les nouvelles modulations de QAM16 a QAM4096.

Un châssis peut être équipé d’un modules VB120 ou VB220 et un ou deux modules VB262 ou VB266.





Caractéristiques principales VB266

    • ITU.T J.83 (Annex A/B/C)
    • QAM modes: 16,32,64,128,256
    • Wide symbol rate range of 0.87 to 7.0 Mbaud
    • Dual 75 ohm F-connector input
    • Frequency range: 51-1 GHz
    • RF power level: -60 dBm to-10 dBm (+/-1.5 dB)
    • SNR (*): < 42 dB (+/-2 dB)
    • MER: < 42 dB (+/-2 dB))
    • BER pre-FEC (*) > 1.0E-8
    • BER post-FEC (*) > 1.0E-9
    • Input sensitivity: -60
    • (*) 6.9MS,BER2x10e-4,QAM256



Le module d’entrée VB272 permet de superviser et d’analyser la réception de signaux QPSK/8/16/32APSK de liaisons DVB-S/S2. Un châssis Bridgetech 1RU peut être équipé d’un module VB120 ou VB220 et jusqu’à deux modules d’entrée de VB272.

Un châssis disposant des licences néccéssaires et complètement équipé d’un module VB120 et deux modules VB272 peut analyser jusqu’a quatre entrées DVB-S/S2, 10 IP MPTS/SPTS multicasts (upgradable a 50 streams) et d’un part d’entrée et de sortie ASI TS. L’analyse complète ETSI TR 101 290 est réalisée sur tous les ports d’entrées DVB-S/S2 ainsi que sur les ports ASI et IP en parallèle.

Si le module VB220 est utilisé comme module « master » la capacité de supervision est alors de 260 MPTS/SPTS multicasts.

Le module VB272 DVB-S/S2 est livré avec une entrée. la seconde entrée peut être activée par une mise a jour de licence.



Caractéristiques principales VB272

    • DVB-S: 2-45 Msymb
    • DVB-S2: (LDPC/BHC) 4-45 Msymb
    • Mesures RF: pre and post FEC BER, SNR, power level, signal strength
    • Entrées RF : connecteur F (75 Ohm) ou en option avec connecteur SMA (50 Ohm)
    • Mesure de Signal RF
    • Configuration de test (Round-robin)
    • Relai d’alarme intégré (GPI)
    • Compatible DiSEqC 1.2
