La série de commutateurs Intelligent Redundancy comprend des modèles pour les opérations de liaison montante par satellite et pour les sites de transmission terrestres disposant d’une précision décisionnelle sans précédent et d’un fonctionnement autonome. Les systèmes sont livrés dans un châssis à alimentation redondante, fournissant le premier niveau de redondance déjà présent.

Le module de commutation lui-même possède des relais à verrouillage magnétique. Si l’alimentation tombe en panne, il y aura un passage de signal même si la carte est retirée avec un câblage intact, il n’y aura pas de perturbation du signal. Le signal issue des deux entrées séparées est transférée vers l’interface RF correspondante pour la détection du signal RF et le transfert vers le module de commande contenant les moteurs d’analyse primés ETR290.

Les modes de commutation peuvent alors être réglés sur des opérations entièrement automatiques où le commutateur fonctionne de manière entièrement autonome, avec une commande à distance depuis un NMS. Il est possible de réaliser les 2 modes ensemble ou encore d’utiliser le mode SuperLocal, désactivant toutes les commandes à distance. Tous les commutateurs sont conçus avec des commandes lumineuses sur le panneau avant et un affichage lumineux très visuel du trajet du signal permettant un contrôle et une compréhension logiques complets.


Le VB243 permet de réaliser une redondance complète à double entrées pour les signaux ASI avec un fonctionnement autonome et une analyse de signal approfondi  sur les 2 entrées.Les commandes du panneau avant avec touches lumineuses offrent un contrôle local prioritaire et une indication visuelle claire du chemin de commutation actif.


Le commutateur de redondance offre trois modes de fonctionnement distincts, ce qui le rend adapté à tous les défis opérationnels réels. Ces mode sont  automatique,  manuel et SuperLocal.

Le VB243 a plusieurs couches de redondance. Le châssis 1RU dispose de deux alimentations redondantes et la carte de commutation VB243 possède des relais à verrouillage magnétique afin de le protéger contre les perturbations du signal même en cas de perte totale de puissance.

Le module de commutation VB243 extrait le signal d’entrée des deux entrées et l’envoie ensuite au module d’entrée ASI VB242 voisin via deux câbles installés en usine.Cela permet de surveiller et d’analyser simultanément les deux entrées.

Si un problème est détecté dans un paramètre quelconque, des règles prédéfinies s’appliquent et vérifie l’entrée opposée pour la même défaillance et exécute un commutateur si aucune défaillance n’est détectée.

Pour éviter des basculements intempestifs du commutateur, un temps de retour minimum peut éventuellement être configuré. Tous les paramètres de la spécification TS 101 290 peuvent être utilisés comme critères de commutation.

En mode automatique, le système VB243 est entièrement indépendant et prend ses propres décisions de commutation en fonction des règles de commutation prédéfinies.

En mode manuel, l’unité peut être contrôlée à partir de n’importe quel système NMS sus-jacent via l’interface Eii (External Integration Interface) basée sur XML ou via des déclencheurs SNMP.

Le VB243 dispose également d’une fonction de mode superLocal unique pour couper délibérément le contrôle NMS sus-jacent pour les situations de secours manuel d’urgence via le panneau de boutons avant. Tous les paramètres peuvent être contrôlés via l’interface graphique Web intégrée. L’interface graphique Web donne également un aperçu visuel des paramètres utilisés dans les décisions de commutation et l’état du système.

Caractéristiques principales VB273

    • Fonctionnalité de redondance 2:1 basée sur des relays
    • analyse simultanée de 2 entrées ASI.
    • 2 entrées DVB-ASI EN 50083-9, Annex B
    • 1 sortie DVB-ASI EN 50083-9, Annex B
    • Supporte les modes burst, spread et M2S
    • Supports les taille de packet  de 188 ou 204 octets
    • Connecteurs 75 ohm BNC
    • Entrée ASI  supplémentare: connecteur femelle 75 ohm HD-BNC
    • TS 101 290 priority 1, 2 and 3 switching criterias
    • Analyse des PIDs, Services,de tables PSI/SI/PSIP table, bande passante ,
    • Enregistrement Automatic et manuel de TS jusqu’a 200MB ( recording fault that triggered redundancy switch)
    • Extraction de Thumbnail avec affichage de bar audio et des meta data
    •  dégré de sévérité des alarmes programmable
    • log exportable
    • Management port: 10/100/1000-T
    • Video ports for RDP relay: 10/100/1000-T and SFP•

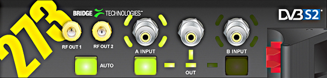

Le VB273 INTELLIGENT REDUNDANCY SWITCH permet de réaliser une redondance complète à double entrées pour les signaux satellites avec un fonctionnement autonome et une analyse de signal approfondi  sur les 2 entrées. La solution est idéale pour fournir une commutation de redondance rapide et robuste pour les liaisons satellite installées de manière permanente ou dans des systèmes de diffusion externes.

Les commandes du panneau avant avec touches lumineuses offrent un contrôle local prioritaire et une indication visuelle claire du chemin de commutation actif. Le commutateur de redondance offre trois modes de fonctionnement distincts, ce qui le rend adapté à tous les défis opérationnels réels. Ces mode sont  automatique,  manuel et SuperLocal.

Le VB273 a plusieurs couches de redondance. Le châssis 1RU dispose de deux alimentations redondantes et la carte de commutation VB273 possède des relais à verrouillage magnétique afin de le protéger contre les perturbations du signal même en cas de perte totale de puissance.

Le module de commutation VB273 extrait activement une petite partie du signal d’entrée des deux entrées, le convertit en bande L si nécessaire, l’amplifie et l’envoie ensuite au module d’entrée VB272 DVB-S / S2 adjacent dans le châssis via deux câbles en boucle montés en usine . Cela permet de surveiller et d’analyser simultanément les deux entrées.

Si un problème est détecté dans un paramètre quelconque, des règles prédéfinies s’appliquent et vérifie l’entrée opposée pour la même défaillance et exécute un commutateur si aucune défaillance n’est détectée.

Pour éviter des basculements intempestifs du commutateur, un temps de retour minimum peut éventuellement être configuré. Tous les paramètres de la spécification TS 101 290 peuvent être utilisés comme critères de commutation.

En mode automatique, le système VB273 est entièrement indépendant et prend ses propres décisions de commutation en fonction des règles de commutation prédéfinies.

En mode manuel, l’unité peut être contrôlée à partir de n’importe quel système NMS sus-jacent via l’interface Eii (External Integration Interface) basée sur XML ou via des déclencheurs SNMP.

Le VB273 dispose également d’une fonction de mode superLocal unique pour couper délibérément le contrôle NMS sus-jacent pour les situations de secours manuel d’urgence via le panneau de boutons avant. Tous les paramètres peuvent être contrôlés via l’interface graphique Web intégrée. L’interface graphique Web donne également un aperçu visuel des paramètres utilisés dans les décisions de commutation et l’état du système.

 La solution de redondance complète consomme moins de 25W de puissance. Cela réduit considérablement la consommation d’énergie et les besoins en climatisation dans les installations.

Caractéristiques principales VB273

    • Fonctionnalité de redondance 2:1 basée sur l’analyse du signal satellite
    • Fonction combiné de sonde et de switch RF grace au VB120 intégré
    • Supporte 70/140MHz IF (VB273) ainsi que les fréquences Bande L 950-2150MHz (VB273-LBAND)
    • Signal d’entrée IF ; 75 Ohm femelle BNC
    • Signal de sortie IF ; 75 Ohm femelle BNC
    • Signal d’entrée Bande L : 50 ohm femelle SMA
    • Signal de sortie Bande L : 50 ohm femelle SMA
    • Bouton 3 états permettant de supporter les 3 modes : Manuel, Auto et Super local.
    • Relay RF 2 état robuste permettant de garantir un état même en cas de coupure électrique
    • Boucle passive permettant de passer le signal même en cas de coupure électrique.
    • Supporte les modulations : DVB-S/S2 QPSK, DVB-S2 8PSK, DVB-S2 16APSK, DVB-S2 32APSK
    • TS 101 290 priority 1, 2 and 3 switching criterias
    • Possibilité de customiser les templates d’alarme de de switching.
    • Template d’alarme et de switching indépendante afin de permettre de générer une l’alarme d’un paramètre et de ne pas générer en même temps un commutateur de redondance.
    • Analyse et switching des paramètres RF suivantes:
    • Puissance du signal
    • Modulation Error Rate ( MER) en dB
    • Signal to Noise Rate (SNR) en dB
    • Error Vector Magnitude (EVM) en % et en dB
    • BER pre Viterbi (DVB-S)
    • BER post Viterbi (DVB-S)
    • BER post LDPC-BCH (DVB-S2)
    • RS Packet Error Count
    • Carrier frequency offset
    • Symbol rate offset
    • Analyse des PIDs, Services,de tables PSI/SI/PSIP table, bande passante ,
    • Enregistrement Automatic et manuel de TS jusqu’a 200MB ( recording fault that triggered redundancy switch)
    • Extraction de Thumbnail avec affichage de bar audio et des meta data
    •  dégré de sévérité des alarmes programmable
    • log exportable
    • Management port: 10/100/1000-T
    • Video ports for RDP relay: 10/100/1000-T and SFP•
